漢字表示デモ・ボード（ベース・ボード）

漢字表示デモ・ボード（ベース・ボード）は、漢字表示デモ・ボードを組み合わせて、
各種機能のデモを行います。

現在、注文受付中です。

製品の概要説明

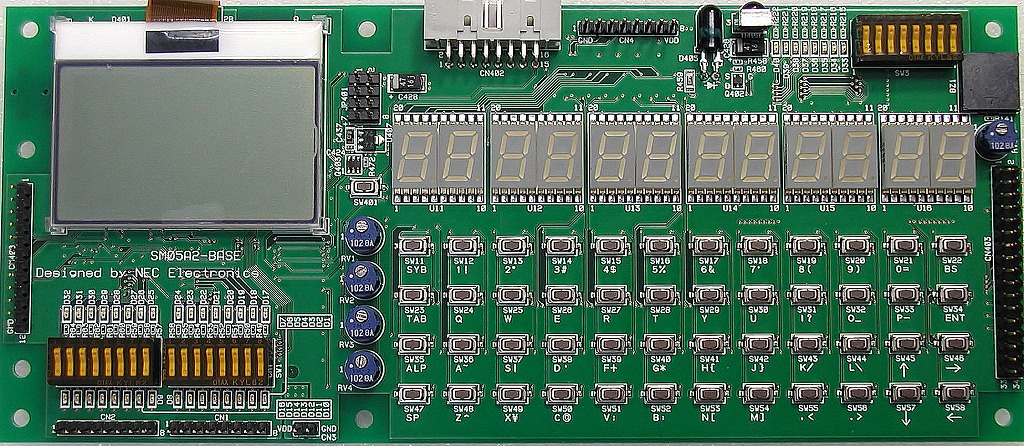

　SM05A2












　　　　　　クリックすると拡大します

各種機能
（ 1） 表示機能
　・グラフィックＬＣＤ表示：128x64ドット，PWM調光可能なバックライト有り。
　・数値ＬＥＤ表示：12桁
　・ポート接続LED：16本
　・I2C接続LED：8本
（ 2） スイッチ機能
　・キー・マトリクス：48キー
　・ポート接続スイッチ：16本
　・I2C接続スイッチ：8本
（ 3） ブザー機能
　・ボリューム付き圧電ブザー
（ 4） アナログ入出力機能
　・アナログ入力用ポテンショメータ：4本
　・アナログ入力用簡易8ビットD/Aコンバータ：1ch
　・シリアル・インタフェース接続D/Aコンバータ：3ch
（ 5） シリアル・インタフェース機能
　・UART：CMOSレベルx1ch，USBブリッジ接続x1ch
　・CSI（クロック同期シリアル）：1ch
　・I2C：1ch
（ 6） 赤外線インタフェース機能
　・赤外線リモコン用LED
　・赤外線リモコン用受光モジュール
（ 7） ストレージ機能
　・シリアルEEPROM：32Kバイト



取扱説明書は、下記ルネサス エレクトロニクスのHPからダウンロード願います。
http://japan.renesas.com/products/mpumcu/78k/78k0kx/78k0kx2/child/board.jsp
