HMIベース・ボード

HMIベース・ボードは、HMIデモ・ボードを組み合わせて、
各種機能のデモを行います。

現在、注文受付中ですが、納期は別途お問い合わせください。



製品の概要説明

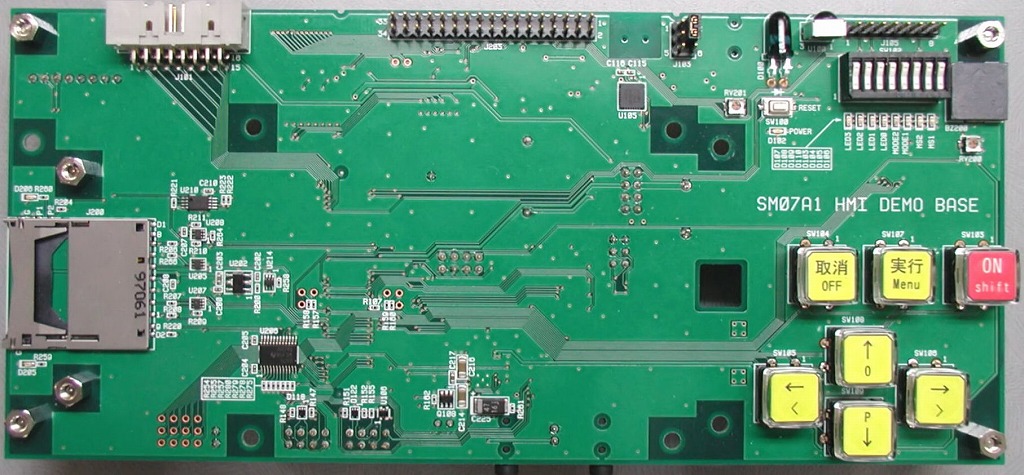

 SM07A2












      クリックすると拡大します

各種機能
( 1) 表示機能
 ・LCD表示:128x64ドット(BG12864A),240x128ドット(BP240128)のLCDモジュールをボード
 上に取り付け可能。その他8bitパラレルI/FのLCDモジュールをコネクタに接続可能。
 ・LED表示:ポート接続LED6本(DIP SW兼用。デモ・プログラムでは4本を表示に割り当て)
( 2) 入力機能
 ・タッチスクリーン:4線抵抗膜式を接続可能。
 ・キー・マトリクス:6キー(3x2)
 ・ポート接続キー:1キー
 ・DIP SW:ポート接続6本(LED兼用。デモ・プログラムでは2本を入力に割り当て)
( 3) 音声入出力,ブザー機能
 ・スピーカ・アンプ内蔵オーディオ・コーデック(WM8974)搭載,コンデンサ・マイク搭載。
 ・ボリューム付き圧電ブザー
( 4) ストレージ機能
 ・SDカード:SPIモードで接続可能。
 ・シリアルEEPROM:32Kバイトを実装。
( 5) ホスト・マシン接続機能
 ・UART:USBブリッジ経由接続x1ch
( 6) 赤外線インタフェース機能
 ・赤外線リモコン用LED
 ・赤外線リモコン用受光モジュール(キャリア周波数38kHz対応)
( 7) バックアップ機能
 ・CR2032コイン電池または0.33F電気二重層コンデンサによりバックアップ可能。



注意:本キットの評価にはLCDモジュール(BP240128またはBG12864A)が必要となります。
 LCDモジュールについては、下記株式会社ヌマタのHPをご参照ください。
 BP240128:http://www.tokyo.numata.co.jp/products_n/it_system/lcd_solution/bolymin/bp.htm
 BG12864A:http://www.tokyo.numata.co.jp/products_n/it_system/lcd_solution/bolymin/bp.htm

取扱説明書は、下記ルネサス エレクトロニクスのHPからダウンロード願います。
http://japan.renesas.com/products/mpumcu/78k/78k0kx/78k0kx2/child/board.jsp
