漢字表示デモ・ボード受託製造

漢字表示デモ・ボードは、ルネサス エレクトロニクス株式会社が開発したボードです。

現在、注文受付中です。

◇お見積もり・ご注文はこちらへ◇



漢字表示デモ・ボード(ベース・ボード)



 漢字表示等を行うベース・ボードです。
 漢字表示デモボードと組合せて評価を行います。




漢字表示デモ・ボード



   8bitから32bitのMCUを搭載した、
   4種類のボードを用意しています。

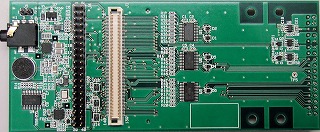

拡張ボード



 漢字表示デモ・ボードに接続することにより、
 LCDモジュールの拡張、音声再生等の拡張を行います。

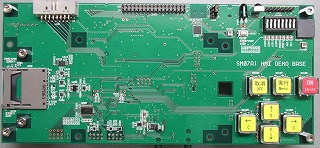

HMIベース・ボード



 HMIデモ・ボードに接続することにより、
 タッチスクリーン、音声再生等の評価を行います。




HMIデモ・ボード



 8bitから32bitのMCUを搭載した、
 ボードを用意しています。




製品の概要説明
本商品は、ベース・ボードとデモ・ボードを組み合わせて使用します。

 漢字表示に必要な漢字フォントを内蔵しており、簡単に漢字表示が行えます。

 USBケーブルでパソコンに接続すれば、すぐに使用することが出来ます。

 下記周辺機能用のファームウエアの評価を簡単に行うことが出来ます。

 ・漢字表示デモ・ボード評価内容
  ・表示機能(グラフィックLCD表示、数値LED表示、ポート接続LED、I2C接続LED)
  ・スイッチ機能(キーマトリクス、ポート接続スイッチ、I2C接続スイッチ)
  ・ブザー機能(ボリュームつき圧電ブザー)
  ・アナログ入出力機能(アナログ入力、D/Aコンバータ)
  ・シリアル・インタフェース機能(UART、CSI、I2C)
  ・赤外線インタフェース機能(リモコン用LED、リモコン用受光モジュール)
  ・ストレージ機能(シリアルEEPROM)
  ※オプションで音声入出力、外部LCDモジュール接続が評価できます。

 ・HMIデモ・ボード評価内容
  ・表示機能(LCD表示、LED表示)
  ・入力機能(タッチスクリーン、キーマトリクス、ポート接続)
  ・音声入出力、ブザー機能(オーディオコーデック、コンデンサマイク、圧電ブザー)
  ・ストレージ機能(SDカード、シリアルEEPROM)
  ・ホスト・マシン接続機能(UART)
  ・赤外線インタフェース機能(リモコン用LED、リモコン用受光モジュール)
  ・バックアップ機能(コイン電池、電気二重層コンデンサ)


キット構成
  ・漢字表示デモボード フルセット:
      ・漢字表示デモボード(ベース・ボード)(SM05A2)×1
      ・漢字表示デモボード78K0R/KG3ボード(SM05G2)×1
      ・漢字表示デモボードV850ES/JG3ボード(SM05K2)×1
      ・漢字表示デモボード78K0/KF2(拡張規格)ボード(SM05F3)×1

  ・漢字表示デモセット1:
      ・漢字表示デモボード(ベースボード)(SM05A2)×1
      ・漢字表示デモボード78K0/KF2ボード(SM05F2)×1

  ・漢字表示デモセット2:
      ・漢字表示デモボード(ベースボード)(SM05A2)×1
      ・漢字表示デモボード78K0R/KG3ボード(SM05G2)×1

  ・漢字表示デモセット3:
      ・漢字表示デモボード(ベースボード)(SM05A2)×1
      ・漢字表示デモボードV850ES/JG3ボード(SM05K2)×1

  ・漢字表示デモセット4:
      ・漢字表示デモボード(ベースボード)(SM05A2)×1
      ・漢字表示デモボード78K0/KF2(拡張規格)ボード(SM05F3)×1

  ・漢字表示デモボード(ベース・ボード)(SM05A2)

  ・漢字表示デモボード78K0/KF2ボード(SM05F2)

  ・漢字表示デモボード78K0R/KG3ボード(SM05G2)

  ・漢字表示デモボードV850ES/JG3ボード(SM05K2)

  ・漢字表示デモボード78K0/KF2(拡張規格)ボード(SM05F3)

  ・拡張ボード(SM06B2)

  ・HMIデモボード フルセット:
      ・HMIベースボード(SM07A2)×1
      ・HMIデモボード78K0/Kx2ボード(SM06E2)×1
      ・HMIデモボード78K0R/Kx3ボード(SM07H2)×1
      ・HMIデモボードV850ES/Jx3ボード(SM07L2)×1

  ・HMIデモセット1:
      ・HMIベースボード(SM07A2)×1
      ・HMIデモボード78K0/Kx2ボード(SM06E2)×1

  ・HMIデモセット2:
      ・HMIベースボード(SM07A2)×1
      ・HMIデモボード78K0R/Kx3ボード(SM07H2)×1

  ・HMIデモセット3:
      ・HMIベースボード(SM07A2)×1
      ・HMIデモボードV850ES/Jx3ボード(SM07L2)×1

  ・HMIベースボード(SM07A2)

  ・HMIデモボード78K0/Kx2ボード(SM06E2)

  ・HMIデモボード78K0R/Kx3ボード(SM07H2)

  ・HMIデモボードV850ES/Jx3ボード(SM07L2)

 オプション
  ・USBケーブル
  ・AC-DCアダプタ



取扱説明書は、下記ルネサス エレクトロニクスのHPからダウンロード願います。
http://japan.renesas.com/products/mpumcu/78k/78k0kx/78k0kx2/child/board.jsp

※使われている部品は、回路図と違う場合がありますが、同等仕様品です。
※既にSM05F2をご購入いただき、SM05F2→SM05F3の交換をご希望されるお客様には、
 無償交換を行います。

◇お見積もり・ご注文はこちらへ◇
